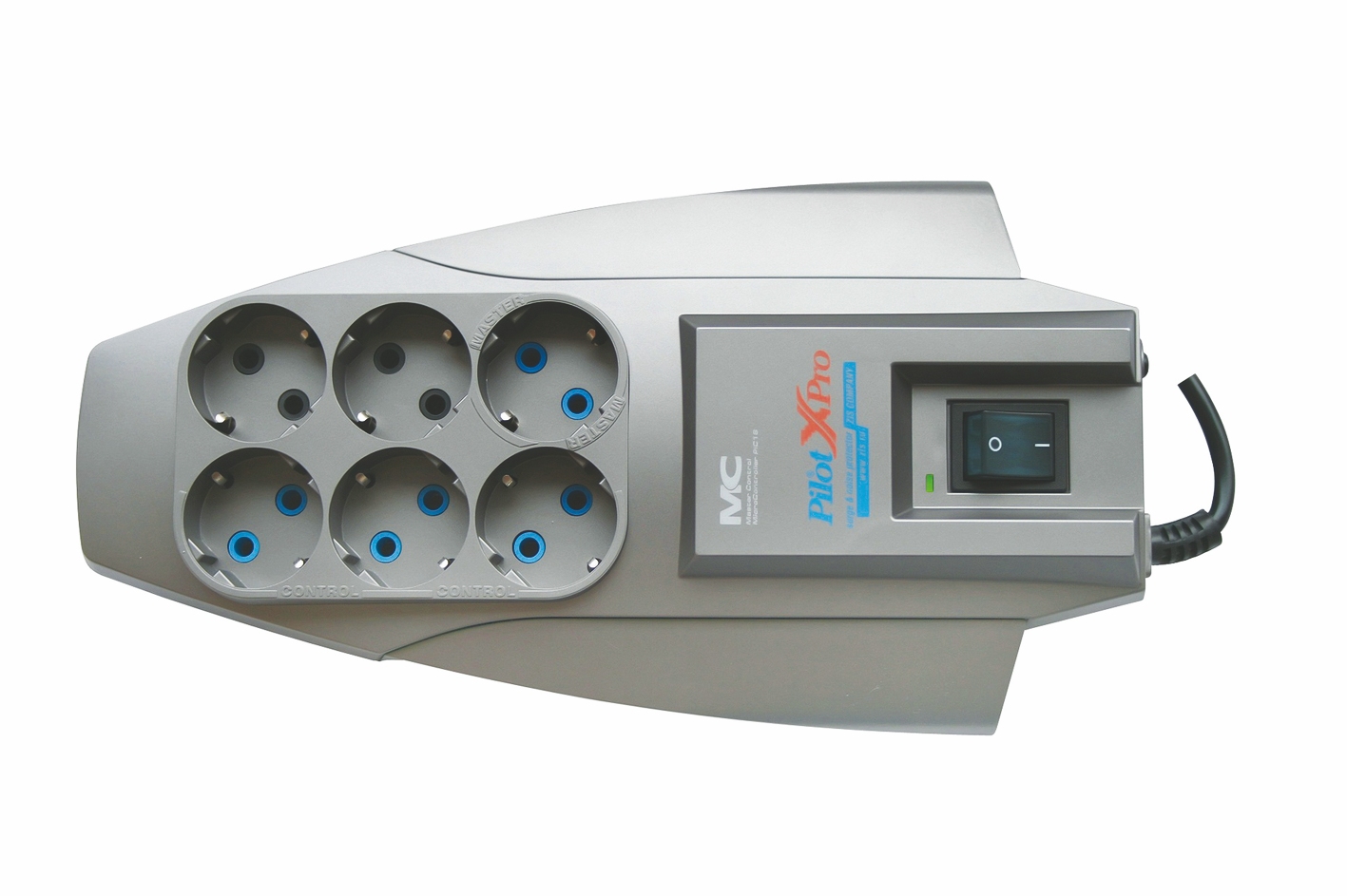

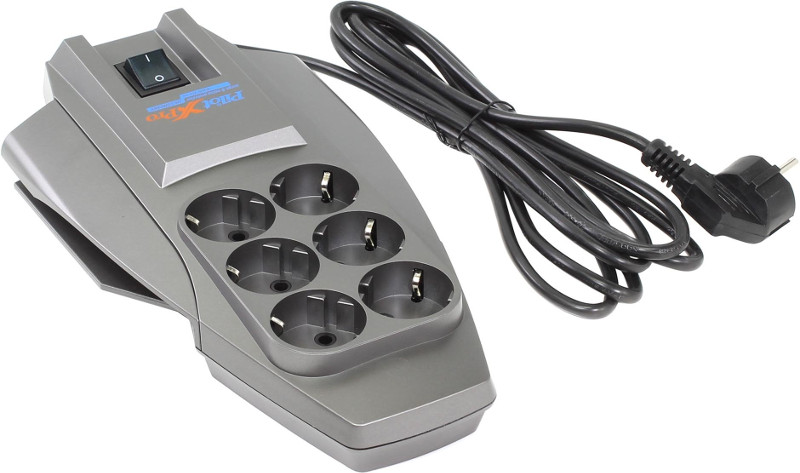

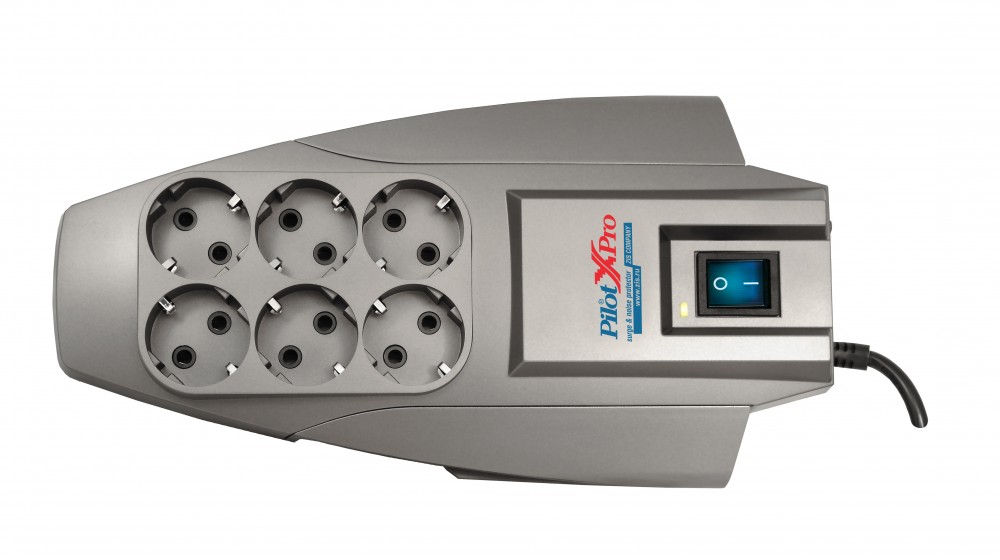

ZIS Pilot X-Pro 3M

Сетевой фильтр ZIS Pilot X-Pro 3M

Сетевой фильтр Pilot XPro – это система с микропроцессорным управлением и набором дополнительных функций. Модель обладает высокой степенью защиты от импульсных помех и грозового разряда и качественным индуктивно-емкостным фильтром высокочастотных помех. Сетевой фильтр Pilot XPro имеет защиту от перегрузки и тока короткого замыкания.

Микропроцессорная схема управления сетевого фильтра Pilot XPro позволяет реализовать функцию включения в нуле тока (ZeroStart), и функцию Защита от 380 Вольт. Микропроцессорная схема управления сетевого фильтра Pilot XPro осуществляет непрерывный контроль напряжения в электросети. При возрастании напряжения электросети до опасных значений схема управления сетевого фильтра Pilot XPro отключит все розетки изделия, при нормализации уровня напряжения в электросети автоматически их подключит.

Сетевой фильтр Pilot XPro отвечает всем современным требованиям Российских и международных стандартов в области электромагнитной совместимости и безопасности.

Корпус сетевого фильтра Pilot XPro выполнен из ударопрочного трудногорючего пластика.

Контактные шины сетевого фильтра Pilot XPro выполнены из высококачественного биметалла, что обеспечивает надежный и плотный контакт вилки в розетках изделия.Сетевой фильтр Pilot XPro – это система с микропроцессорным управлением и набором дополнительных функций. Модель обладает высокой степенью защиты от импульсных помех и грозового разряда и качественным индуктивно-емкостным фильтром высокочастотных помех. Сетевой фильтр Pilot XPro имеет защиту от перегрузки и тока короткого замыкания.

Микропроцессорная схема управления сетевого фильтра Pilot XPro позволяет реализовать функцию включения в нуле тока (ZeroStart), и функцию Защита от 380 Вольт. Микропроцессорная схема управления сетевого фильтра Pilot XPro осуществляет непрерывный контроль напряжения в электросети. При возрастании напряжения электросети до опасных значений схема управления сетевого фильтра Pilot XPro отключит все розетки изделия, при нормализации уровня напряжения в электросети автоматически их подключит.

Сетевой фильтр Pilot XPro отвечает всем современным требованиям Российских и международных стандартов в области электромагнитной совместимости и безопасности.

Корпус сетевого фильтра Pilot XPro выполнен из ударопрочного трудногорючего пластика.

Контактные шины сетевого фильтра Pilot XPro выполнены из высококачественного биметалла, что обеспечивает надежный и плотный контакт вилки в розетках изделия.

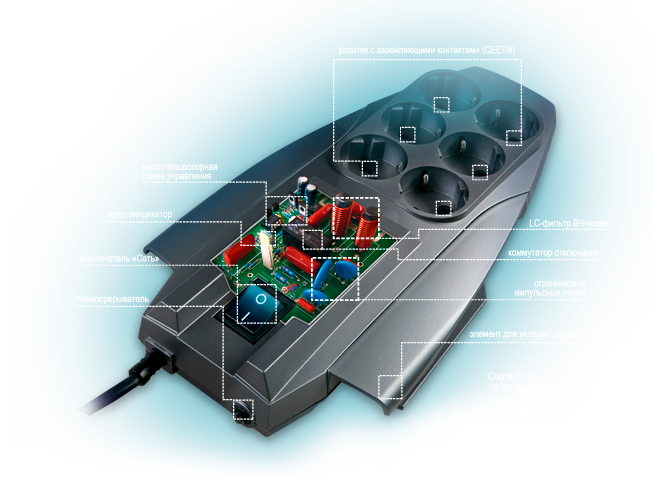

PILOT ХPro внутри

Схема защиты сетевого фильтра Pilot ХPro включает в себя:

– микропроцессор для осуществления непрерывного контроля уровня напряжения в электросети и управления различными функциями;

– четыре варисторных ограничителя для защиты от импульсных скачков напряжения и грозовых разрядов;

– индуктивно-емкостной фильтр с двумя дросселями на ферритовых стержнях для подавления ВЧ-помех (АЧХ фильтра смотреть)

– термопредохранитель для защиты от перегрева внутри корпуса;

– плавкий предохранитель для защиты от короткого замыкания;

– коммутатор отключения электропитания розеток сетевого фильтра при превышении допустимого порога повышенного или пониженного напряжения и включения электропитания при его нормализации;

– автоматический термобиметаллический предохранитель для защиты от перегрузки;

– диагностический индикатор для индикации исправного состояния защиты, индикации причин отключения и индикации уровня напряжения.

Корпус изделия выполнен из ударопрочного трудногорючего пластика.


Характеристика:

Номинальная мощность, ВА 2200
Номинальный ток, А 10
Номинальное напряжение питающей сети, В 220/230
Индикация исправности защиты есть
Рабочая частота, Гц 50 (60)
Максимальный импульскный ток помехи, А 10000
Максимальная рассеиваемая энергия, Дж 150
Защита короткого замыкания плавкий предохранитель
Защита от перегрева термопредохранитель
Защита от перегрузки термобиметаллический пред.
Максимальнае число подключённых потребителей 6
Длина кабеля 3 м
Цвет серый
Размеры, мм 310x165x48
